简介：

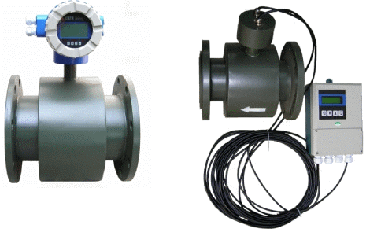

HNLDJ型分体式电磁流量计为华能自动化仪表有限公司定型产品，该分体式电磁流量计的原理是根据法拉第电磁感应定律得来，主要是由传感器和转换器组成的一款新型流量计，传感器主要是安装在测量管道上，而转换器是被安装在离传感器30米或者100米以内的场合，传感器跟转换器由屏蔽电缆来连接。传感器的的主要组成是由：测量管、励磁线圈、电极、铁芯与壳体组成，主要测量封闭管道内液体的体积流量，测量介质有水、污水、泥浆、纸浆以及各种酸性、碱性、盐溶液、食品浆液等液体，被广泛应用于水处理、石油、造纸、纺织、化工、环保、市政管理等行业，分体式电磁流量计主要用于测量高温、高湿及不方便观察的环境下。

特点：


HNLDJ型分体式电磁流量计通常用于导电率大于5цs/cm导电流体的体积流量测量。传感器内的测量管没有阻碍液体流动的部件，就不会产生压损。该款分体式电磁流量计具有不同材质的衬里和电极，可以具备良好的防腐蚀要求，流量测量的准确度不会受到介质、密度、粘度、温度、压力、及电导率的影响，采用低频矩形波励磁，你会轻易受到干扰，性能特别的稳定，在安装方面也特别的简单，产品出厂前都经过调试，用户在选购后直接安装就可以使用。

技术参数：


1、精度等级：±0.5％、±1％


2、衬里材质：聚氨脂、氯丁橡胶、聚四氟等


3、电极材质：不锈钢、哈氏合金、钛、铂铱合金等


4、连接方式：法兰夹装、法兰连接等


5、介质温度：0℃～70℃、0℃～130℃（0℃～180℃）


6、公称压力：1.0Mpa～32 Mpa


7、防护等级：IP65、IP68


8、防爆标志：ExibBT4


9、工作电压：220VAC、24VDC





产品选型：




型号	口径
HNLDJ	15~2600
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形
				代号	输出信号
				I.4	4~20mA
				f	频率 1KHz
				Rs	串行通讯（485）
				C	控制输出
					代号	防爆要求
					N	无防爆
					EX	防爆（仅适用于分体式）
						代号	介质温度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(仅适用于分体式）
							代号	内衬材质
							NE	氯丁橡胶（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代号	电极材质
								316L	不锈钢
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	钛
								Ta	钽
